Wielen en rollen
Een paar wielen kopen? Niets eenvoudiger dan dat. In het beste geval: online gaan, wielen invoeren in het zoekveld, uitzoeken en bestellen. Dan worden ze geleverd, men schroeft ze vast en klaar is Kees.
Zo kan het gaan. Ware het niet dat er ook nog een worstcasescenario is: De rollen kunnen het gewicht niet houden en breken af, de rolweerstand is te hoog en men kan niets verplaatsen. Of er sprake van een klassieker: de rol kan niet worden gemonteerd omdat de bevstigingswijze anders is.
Welk wiel past werkelijk?
Wij willen niet dat u de verkeerde maat of het verkeerde materiaal kiest. Daarom hebben wij belangrijke informatie voor u verzameld om u te helpen bij de aankoop van de juiste wielen. De vragen die onze klanten ons over wielen en rollen stellen, hebben we gebruikt als basis voor deze gids en gebundeld in thematische blokken. Als u iets wilt weten over een bepaald onderwerp, selecteert u de desbetreffende paragraaf.
Wiel en rol
Een wiel is een wiel
En wat hoort daarbij? Een wiel bestaat uit een loopvlak / band, velg en wiellagers. Zo simpel is het.
Van wiel naar rol
Hoe? Door het wiel in een behuizing te monteren. Afhankelijk van het type behuizing gaat het dan om zwenkwielen of bokwielen.
Zwenkwielen zijn gemonteerd via een zwenklager dat 360° kan draaien waardoor optimale wendbaarheid is gegarandeerd. De bokwielen daarentegen zijn niet-draaibaar of vast en zorgen voor correct rechtuit rijden.

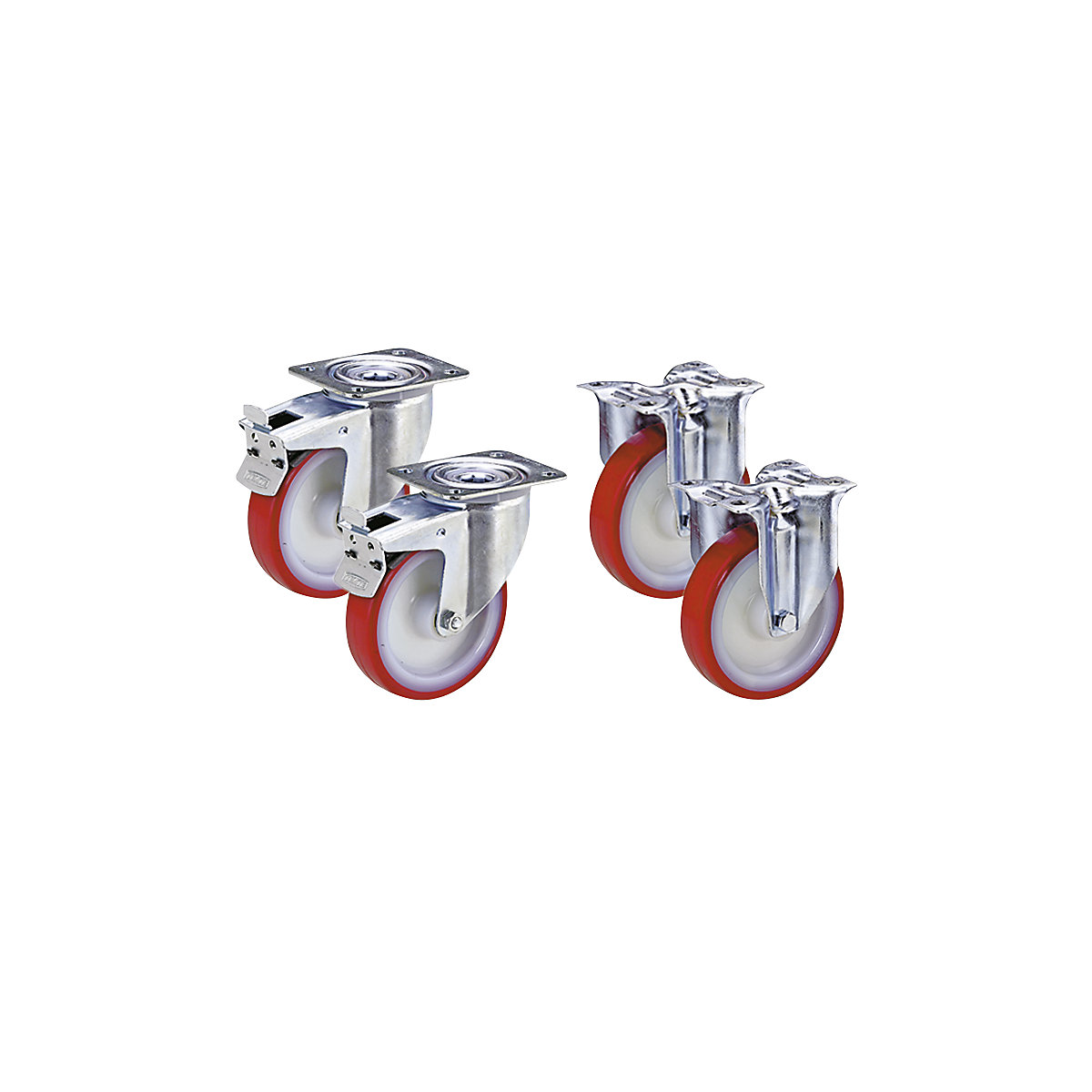

Meestal worden 2 zwenkwielen en 2 bokwielen gemonteerd.
Wielopbouw
Wiel
D = wiel-Ø
d = as-Ø
n = naaflengte
B = wielbreedte
b = loopbreedte
Zwenkwiel
1 = opschroefplaat
2 = zwenkgaffel
3 = wiel
4 = asmateriaal
a = uitslag
r = zwenkradius
h = bouwhoogte
Bevestigingsplaat
p = plaatafmeting
I = gatenafstand
d = gat-Ø
Manieren van vastzetten
Halt houden en stoppen
U ontvangt onze zwenkwielen met een dubbele rem. Maar wat betekent dat eigenlijk en welke manieren van vastzetten zijn er nog meer?
Dubbele rem betekent dat wieldraaiing en draaibeweging van het zwenklager in de gaffelkop worden geblokkeerd. Men bedient de dubbele rem heel eenvoudig met een tik van de voet. Het voordeel: in vergelijking met vastzetters betekent dit een duidelijk veiligere stand. Een wielvastzetter stopt alleen het draaien van het wiel en een richtingvastzetter alleen de draaibeweging van het zwenklager.
Er zijn twee manieren van vastzetten:
Voorloopvastzetter
- De hendel voor de vastzetter bevindt zich in de rijrichting onder het apparaat
- Het voorkomen van verwondingen door een uitstekende hendel
- De hendel voor de vastzetter kan alleen worden bediend door het apparaat zijwaarts te bewegen
Naloopvastzetter
- De hendel voor de vastzetter bevindt zich tegengesteld aan de rijrichting
- De hendel voor de vastzetter kan daarom direct met de voet worden bediend
Bevestiging
Schroeven of steken?
Er zijn zes verschillende mogelijkheden om onze wielen te monteren. Niet elke wijze is voor alles geschikt. Er zijn belangrijke punten waarop u moet letten.
Plaatmontage
Dit is de meest gebruikte montagewijze. Het wiel wordt via een plaat op de behuizing aan het apparaat geschroefd. Let daarbij op de afmetingen van de plaat, de boutgat-Ø en de afstand tussen de boutgaten.
Expander
De expander wordt ingebracht in een bestaande boring op het apparaat of in het aanwezige buiseinde gestoken. De via het boutgat van de rol ingebrachte schroef spreidt zich door het aandraaien van de expander en hecht stevig.
Belangrijk: de expander moeten passen bij de binnenbuis-Ø, zodat het wiel vastzit.
Boutgatmontage
Let op: boutgatmontage is alleen mogelijk bij zwenkwielen.
Een schroef wordt door het boutgat gestoken. Let op de plaat-Ø en de boutgat-Ø.
Montage met een draadpen
Let op: montage met een draadpen is alleen mogelijk bij zwenkwielen.
De meegeleverde schroef wordt in het boutgat van de rolbehuizing gestoken. Conventionele schroefdraadafmetingen van de draadpen zijn hier M8, M10 en M12. Let op de draadpen-Ø en de lengtes van de draadpen. Deze moeten passen bij het apparaat.
Montage met pennen
Let op: montage met pennen is alleen mogelijk bij zwenkwielen.
De montage geschiedt door middel van pennen met een dwarse boring die zich in de houder op het apparaat bevinden. Het wiel wordt gemonteerd door de pin of schroef in de dwarsboringen van de houder en pen vast te draaien.
Montage door middel van een insteekpen en klemring
Dit is de typische montagewijze voor bureaustoelwielen. Zij kunnen eenvoudig zonder gereedschap worden gemonteerd.
Waarschuwing: De diameter en lengte van de insteekpen moeten precies passen bij de houder van het apparaat of de bureaustoel. Hiervoor kunt u het beste de afmetingen van een gedemonteerd oud wiel noteren.
Wiellagers
Wielen en hun taak
Moeten wagens, meubels of apparatuur regelmatig of slechts zelden worden verplaatst? Gaat dat snel of langzaam? Deze vragen moet u beantwoorden voordat u een wiellager voor uw wielen uitkiest. Zoek uit welk wiellager het beste bij uw toepassing past.
Glijlagers
Eenvoudige, vrijwel onderhoudsvrije lagers. Goede stootvastheid. Geschikt voor vochtige ruimtes. Voor apparaten met geringe snelheden (max. 4 km/h) en korte afstanden.
Rollagers
Sterke, vrijwel onderhoudsvrije lagers. Geringe slijtage. Goede stootvastheid. Levenslang gesmeerd. De meest gebruikte lagers voor wagens met geringe snelheden (max. 4 km/h). Lopen soepeler vergeleken met glijlagers.
Precisiekogellagers
Voor snelheden tot 4 km/h en hogere belastingen. Lage rolweerstand bij ingebruikname, lage aanvangsrolweerstand.
Uw keuze
De bijna perfecte rol
Heeft u wielen of rollen nodig en weet u nog niet precies, welke bij uw doeleinden past? Dat kunnen wij u hier een paar aanknopingspunten bieden die uw keuze vergemakkelijken. Één opmerking vooraf: de ideale wielen of rollen die universeel inzetbaar zijn en voor elk doel geschikt zijn er niet. Teveel criteria zijn van elkaar afhankelijk.
De keuze voor een wiel of rol is in eerste instantie afhankelijk van:
- Het benodigde draagvermogen
- De bodemgesteldheid
- De gebruiksintensiteit
- Invloeden van buitenaf (temperatuur, ook extreme temperatuurschommelingen, chemicaliën, vocht, hygiëne)
- De opgegeven afmetingen als wieldiameter, hoogte en naaflengte / inbouwlengte bij wielen of plaatafmetingen en afstanden tussen de boutgaten bij rollen
Draagvermogen
Hoeveel moet een wiel/rol kunnen dragen?
Het draagvermogen van een rol kunt u met een eenvoudige formule achterhalen:
Draagvermogen = eigengewicht apparaat + max. belading / 3
Het wordt door 3 gedeeld, omdat een apparaat met 4 wielen bij ongelijke vloeren vaak slechts met 3 rollen contact heeft met de bodem en vervolgens het volledige eigen gewicht moet dragen.
Het in ons assortiment aangegeven draagvermogen voor wielen en rollen geldt voor snelheden tot 4 km/h en een omgevingstemperatuur van 10 °C tot 30 °C.
Bodemgesteldheid
Is de bodem ruw of glad? Gaat het om vloertegels, plavuizen, tapijt, ongevoelige industriële vloeren of kwetsbare houten vloer?
Over het algemeen genomen geldt: zachte wielen voor harde vloeren en harde wielen voor zachte vloeren. Zo wordt vracht geruisarm en soepel verplaatst.
Kies voor niet-strepende rollen als u slijtagesporen van rubber wilt voorkomen. Bij drempels moet extra draagvermogen worden ingecalculeerd.
Voor levensmiddelen- / kantineruimtes en natte ondergronden kiest u wielen met glijlagers en roestvrij stalen behuizing.
Gebruiksintensiteit
Wordt het apparaat af en toe of juist intensief gebruikt?
Kies hier de passende wiellagers (boven).
Invloeden van buitenaf
Elk toepassingsgebied brengt bijzondere voorwaarden met zich mee.
Vocht, kou, hitte, temperatuurschommelingen, elektrische geleiding en chemicaliën beïnvloeden de houdbaarheid, roleigenschappen en het loopcomfort.
Zijn binnen uw toepassing deze bijzondere voorwaarden van toepassing? Neem dan voor het bestellen contact met ons op. Wij helpen u met de keuze de geschikte wieluitvoering!
Comfort
Buiten de genoemde eigenschappen kunt u ook het gewenste comfort kiezen:
- Rustig loop (gelijkmatige loop)
- Aanvangs- en rolweerstand
- Wendbaarheid (gebruiksgemak)
- Hardheid
Hier vindt u uitleg over enige begrippen:
Aanvangsrolweerstand
De kracht die moeten worden gebruikt om het wiel vanuit stilstand in beweging te brengen. Tip: indien mogelijk een groter wiel kiezen.
Rolweerstand
De kracht die moeten worden gebruikt om het wiel gelijkmatig in beweging te houden. Tip: indien mogelijk een groter wiel kiezen.
Temperatuurbestendigheid
Temperatuurbereik waarbinnen het wiel wordt gebruikt. Hierbij moet in acht worden genomen dat er voor koelhuizen speciale rollen bestaan.
Chemische bestendigheid
Bestendigheid van een wiel bij contact met diverse chemicaliën. Stuur ons een gegevensblad en vraag ons om raad!
Slijtvastheid
Bestendigheid van het loopvlak van de banden ten opzichte van mechanische slijtage.
Niet-strepende wielen/rollen
Niet-strepend wil zeggen dat er geen rubberen strepen op linoleum, vloertegels of hout worden achtergelaten. Alle PU-banden, massief rubber met grijze bandages en alle overeenkomstig gekenmerkte artikelen in ons assortiment zijn niet-strepend.
Hardheid
De hardheid van het oppervlak van de wielen en heeft effect op het rollen van deze wielen. Hoe hard het oppervlak is wordt aangegeven met een schaal. Deze schaal gaat van 0 ( heel zacht) tot 100 ( heel hard).
Bindend aan de DIN53505 normen en de DIN ISO 7619-1 normen, is de hardheid van de wielen bepaald volgens verschillende methodes. Heel zachte materialen zijn genoemd met Shore A- hardheid en extreem harde materialen plaatsen we onder Shore D - hardheid.
Materiaal
De uitgebreide checklist
Afhankelijk van het inzetgebied en doel speelt het materiaal waarvan de wielen en rollen zijn gemaakt een belangrijke rol. In de onderstaande tabel ziet u in hoeverre de bij ons verkrijgbare materialen voldoen aan de belangrijkste eisen van de benodigde wieluitvoering (van + tot +++++).
Massief rubber – standaard
Vloervriendelijk, lage aanvangsrolweerstand. Voor oneffen en slechte bodemgesteldheid, hoge slijtvastheid, temperatuurbestendig van –30 °C tot +60 °C Grijze wielen zijn niet-strepend.
Draagvermogen ++
Aanvangsrolweerstand ++
Vloeren ontzien ++++
Geen slijtage ++
Hoge / lage temperaturen +++
Bestand tegen chemicaliën ++
Massief rubber – halfelastisch
Goede slijtvastheid, standaard betere aanvangsrolweerstand, vloervriendelijk. Temperatuurbestendigheid –30 °C tot +80 °C.
Draagvermogen +++
Aanvangsrolweerstand ++
Vloeren ontzien ++++
Geen slijtage +++
Hoge / lage temperaturen +++
Bestand tegen chemicaliën ++
Massief rubber – superelastisch
Hoge elasticiteit. Hoog draagvermogen, zeer lage aanvangsrolweerstand. Hoog rolcomfort. Hoge slijtvastheid. Temperatuurbestendigheid –30 °C tot +60 °C.
Draagvermogen ++++
Aanvangsrolweerstand +++
Vloeren ontzien ++++
Geen slijtage +++
Hoge / lage temperaturen +++
Bestand tegen chemicaliën ++
Thermoplastisch rubber
Vloervriendelijk, niet-strepend, geluidsarme loop, temperatuurbestendigheid –10 °C tot +70 °C.
Draagvermogen ++
Aanvangsrolweerstand +++
Vloeren ontzien +++
Geen slijtage ++
Hoge / lage temperaturen ++
Bestand tegen chemicaliën ++
Polyurethaan
Hoge belastbaarheid, loopt geluidsarm, slijt- en snijvast, olie- en vetbestendig, bestand tegen vele zuren en logen. Temperatuurbestendigheid –15 °C tot +80 °C.
Draagvermogen ++++
Aanvangsrolweerstand +++
Vloeren ontzien ++
Geen slijtage ++++
Hoge / lage temperaturen ++
Bestand tegen chemicaliën +++
Polyamide
Soepele loop, breukvast, vergaand bestand tegen zuren en logen. Onderhoudsvrij. Hoge slijtvastheid. Temperatuurbestendigheid –20 °C tot +80 °C.
Draagvermogen +++
Aanvangsrolweerstand ++++
Vloeren ontzien ++
Geen slijtage +++++
Hoge / lage temperaturen +++
Bestand tegen chemicaliën ++++
Gietijzer
Hoog draagvermogen. Slijtvast. Stootvast, oliebestendig. Onderhoudsvrij. Temperatuurbestendigheid –15 °C tot +350 °C bij evenredige opslag en gebruik van speciaal vet in de glijlager.
Draagvermogen +++++
Aanvangsrolweerstand ++++
Vloeren ontzien +
Geen slijtage +++++
Hoge / lage temperaturen +++++
Bestand tegen chemicaliën ++++
Met luchtbanden
Lage aanvangsrolweerstand bij slechte bodemgesteldheid. Zeer goede schokdemping, vloervriendelijk. 1x wekelijks de luchtdruk testen.
Draagvermogen +
Aanvangsrolweerstand ++++
Vloeren ontzien +++++
Geen slijtage ++
Hoge / lage temperaturen ++
Bestand tegen chemicaliën ++
PU-banden, massieve
Lage aanvangsrolweerstand bij slechte bodemgesteldheid. Goede schokdemping, vloervriendelijk.
Alternatief voor luchtbanden.
Draagvermogen +
Aanvangsrolweerstand ++++
Vloeren ontzien +++++
Geen slijtage ++
Hoge / lage temperaturen ++
Bestand tegen chemicaliën ++
